Konstrukce věže hlásky

Věže hlásek pro PVOS byly vyráběny na základě konstrukce příhradových stožárů pro radioreléové trasy, nosiče antén a odrazných desek n.p. Tesla Hloubětín.

Věž hlásky je stavebnicová, ocelové příhradové konstrukce. Celková sestava se skládá ze základového bloku, vlastního tělesa věže a z vrchní plošiny s ochozem. Konstrukce byla navržena pro max. rychlost větru 160 km/hod. a IV námrazovou oblast.

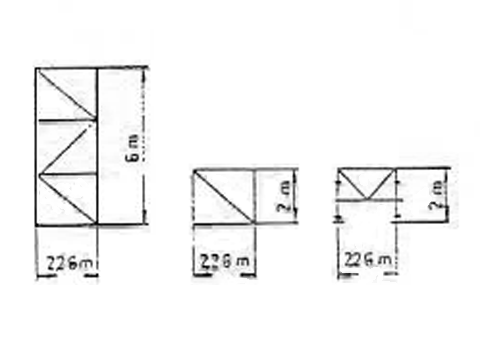

Těleso věže hlásky je příhradové konstrukce čtvercového půdorysného průřezu v základním rozměru os 2.26 x 2.26 m, věž mohla mít výšku 6 - 35 m. Základní výška jednotlivých sestav je 6 m, doplňující horní sestava má výšku 2 m. Základních sestav může být na sobě max. pět.

Jednotlivé sestavy jsou sešroubovány z prvků, tj. nárožníků, diagonál, příčníků a zavětrování. Nárožníky jsou vyrobeny z trubek o průměru 168 mm s odstupňovanou tloušťkou stěny 10, 7, 4.5 mm. Diagonály jsou z trubek průměru 108/6, resp. 89/6 mm. Veškeré příčníky a ztužení jsou vyrobeny z trubek průměru 89/4. Trubkové díly jsou vyrobeny z oceli 11 369 (dodavatel VTŽ Chomutov), plechy a válcovaný materiál jsou z oceli 11 373. Veškeré ocelové díly jsou proti klimatickým vlivům chráněny žárovou metalizací zinkem a hliníkem. Po smontování jsou opatřeny barevným ochranným nátěrem. Veškeré díly jsou sešroubované, přesnými šrouby M 24. Stykování nárožníků se provádí pomocí svislých styčníkových plechů, které jsou propojeny oboustranně příložkami.

Pro umožnění bezpečného výstupu je věž vybavena ocelovými žebříky s ochranným košem. Žebříky jsou v délkách odpovídacích délkám sestav, tedy 6 m. Každých 12 m je odpočinková plošina, opatřená zábradlím.

Ochoz na vrcholu hlásky je svařen z ohýbaných ocelových trubek, stěny ochozu jsou z vnitřní strany oplechovány 3 mm ocelovým plechem. Podlaha je složena z 3 mm ocelového protiskluzového plechu s otvorem pro padací poklop, u otvoru je umístěno pomocné trubkové madlo. Ve vnitřních rozích jsou svisle umístěné trubky, na koncích zalomené, sloužící jako hromosvody.

Základové bloky jsou železobetonová tělesa čtvercového tvaru v pěti rozměrových variantách. Výška bloku ve střední části je 1.5 m, odstupňovaná délka je 1 m. Vnější plochy bloku jsou opatřeny asfaltovým penetračním nátěrem, na vrchní části je betonová mazanina s povrchem ve spádu 5-10 mm. Zásyp se provádí hutněnou zeminou. Použitý beton je třídy 170, armovací ocel třídy 10 210. Zemnící síť je provedena z pásku FeZn 30x4, max. hodnota odporu uzemnění je 15 ohmů. Volba velikosti základového bloku se provádí podle výšky hlásky a na základě provedeného geologického průzkumu.

Věž byla na místo určení dodávána v rozloženém stavu - smontovala se na místě.

Použitý zdroj: prospekt n.p. TESLA
